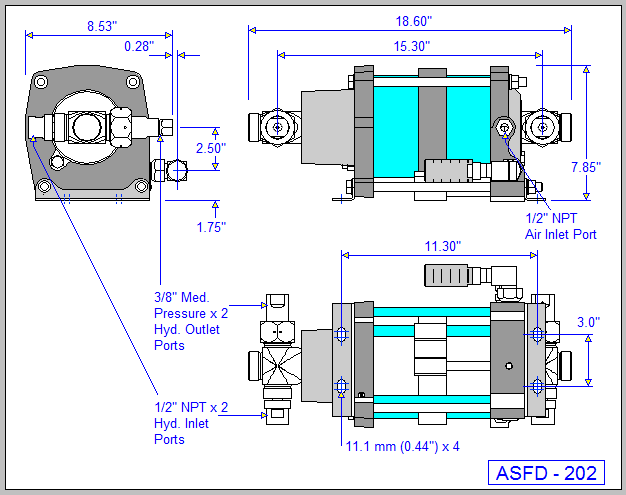

美國Haskel氣動增壓泵ASFD-202/3HP液體泵

美國Haskel氣動增壓泵ASFD-202/3HP液體泵

Haskel空氣增壓器利用部分被增壓的空氣作為動力，其余的氣體被增壓后輸出

，無須其它氣源或電源來作為動力

。Haskel空氣增壓器由大面積的氣動活塞，小面積的氣體柱塞和換向控制閥三個部分組成

。氣動活塞和氣體柱塞通過傳動桿連在一起

，由換向閥控制自動做往復運動。通過大面積的活塞和小面積的柱塞

，將作用在活塞上的驅動氣體的壓強傳遞給柱塞

，從而提高氣體的出口壓力

。

Haskel型號ASFD-202 3HP氣動液體泵的標稱比為202：1，它利用單個空氣頭將液體壓力提升到*大30,000 PSIG

。

特點與優勢：

**的氣動操作–無發熱
，明火或火花的危險
無級變速循環速度
在預定壓力下失速以保持該壓力而不消耗功率
無問題的停止/啟動應用程序
輕松自動化–多種修改和控制選項
適用于大多數液體和液化氣
可用的其他氣體驅動選項，例如酸性氣體
，天然氣
，蒸發氣體或氮氣
堅固，可靠
，緊湊且易于維護的可靠設計
無需空氣管路潤滑–節省成本并防止污染
不平衡的循環閥芯可立即響應壓力變化
可以制造滿足ATEX
，CE和NACE

技術數據：

功率：3HP
氣頭：單
Z高氣壓：150 PSIG
Z大循環次數：80 / min。
標稱比（“破折號”）：202：1
實際面積比：230：1
Z大出口壓力（連續）：30,000 PSIG
Z大出口壓力（間歇）：33,000 PSIG
排量/周期：0.82 cu
。在
。
Z大流量：144立方米。英寸/分鐘

典型性能特征（@ 100 PSIG氣源壓力）：

63 in3 / min @ 10,000磅/平方英寸
47 in3 / min @ 20,000磅/平方英寸

結構材料：

泵段：全不銹鋼
柱塞：15-5PH SS
非金屬：UHMWPE
，Viton
，PTFE，Ryton

應用范圍：

服務代碼1：石油基油
，煤油
，乙二醇，含5％可溶性油的水
。
服務代碼2：普通水
，柴油
服務代碼3：N / R
服務代碼4：N / R
服務代碼5：N / R
服務代碼6：N / R

維修套件信息：

流體部分密封套件P / N： 50627
空氣驅動密封套件P / N： 50625
空氣閥密封套件P / N： 16771
可選工具： 28584（套筒拆卸工具）；29370（用于在1/2英寸的止回閥上安裝環）
注意：流體部分套件中包含密封件安裝工具
。
安裝文件： SKIS-001 SKIS-002

美國Haskel氣動增壓泵ASFD-202/3HP液體泵

型號有： ASFD-10

、 ASFD-15 、 ASFD-25

、 ASFD-35

、 ASFD-60 、 ASFD-100

、 ASFD-150

、 ASFD-202

氣動液體增壓泵的組成及工作原理

1.氣體部分

這一部分由一個裝有O型密封圈的輕質異徑活塞和一個外層玻璃纖維

纏繞或硬鋁鍍層、中間用環氧樹脂填充的套筒組成

，活塞置于套筒內。這

種空氣活塞的直徑對于任何系列的氣動泵都是恒定的

。當壓縮空氣送入氣

動裝置時

，迫使活塞進入壓縮沖程，然后空氣驅動活塞返回進行吸入沖程

(具有彈簧自動回位功能的M系列泵除外)

。與其它多種泵不同

，氣動裝置管

路由于Haskel設計的固有低磨擦特性以及裝配時的潤滑

，而無需使用潤滑

劑。

2.液壓部分

液壓裝置的活塞/沖桿直接與活塞連接

，其下端裝入液壓裝置殼體之

內

。它的直徑確定了泵的壓縮比，從而確定輸出流量和zui大壓力

。它的作

用是通過進口控制閥將液體吸入

，并在較高壓力下通過出口控制閥使其流

出。

該裝置裝有彈簧止回閥

，用于控制液體進出通道

。當液壓裝置的活

塞/沖桿處于吸入沖程時，進口控制閥打開, 出口控制閥通過彈簧保持關閉

時

，將液體引入泵內

。升壓沖程時，進口控制閥關閉

，液壓裝置的活塞/沖

桿通過出口控制閥迫使液體流出

。

動態密封圈位于液壓裝置活塞/沖桿的周圍，而且是一種幾乎無磨損的

零件

。它的作用是循環期間

，在壓力下能夠容納液體，并防止外部泄漏或

滲入氣體裝置

。根據泵出液體的介質

、使用溫度和增壓比，選用了不同的

密封材料和形式

。

附注：大多數Haskel泵在氣動部分與液壓部分之間均使用一個定位

件

，以便使其完全分離，并進行無污染操作

。

Haskel氣動液體增壓泵的型號均用代碼字母標識

，后面的一個號碼表示泵的增壓比。這些字母在泵的型號和下列代碼表中將會得到說明

。

泵型字母代碼

M 1"沖程1/3hp 小型泵系列 S 不銹鋼柱塞和泵體

29723 1/3hp化學泵 D (前綴) 液體端加長的泵

D(后綴) 雙作用泵 4B 1"沖程3/4hp泵系列(底部進口)

A 2"沖程1.5+2hp泵系列 H 2"沖程1.5+2hp高壓泵系列

XH 2"沖程1.5+2hp超高壓泵系列 G 4-1/2"沖程6hp泵系列

8" 4-1/2"沖程8hp泵系列 14" 4"沖程10hp泵系列

W 聚氨脂U型動態密封 F UHMWPE(超高分子量聚乙烯動態密封) T 增強聚四氟乙烯動態密封 -B 底部進氣口

V 合成橡膠O型圈靜態密封

Haskel泵的許多重要特點之一是柱塞用的密封組合件

。Haskel在這方面的經驗是相當豐富的。長壽命多用途的密封件是適應市場需要不斷研制開發出來的

。

適用液體適用液體代號

(1) 石油

、煤油、柴油

、含5*可溶油的水

。

(2) 水。

(3) 磷酸酯基抗燃液壓油以及與UHMWPE動態和合成橡膠靜態密封圈相容的石油基溶劑

。

(4) 石油基溶劑

、氯化了的溶劑

、氟化了的溶劑。使用甲基一乙基酮

，甲基丙酮

，雙丙酮，乙醇和

Freon22

。

(5) Skydrol和Aerosafe液壓油

、丙酮和一些乙醇。如果用二元乙丙橡膠(例如51331-MDTV-5)代替合成橡

膠靜態密封圈

，也可適用于這些液體

。

(6) 去離子水。

在21種不同型號和高達15000psi(1030bar)輸出壓力的選擇中

，這一系列是Haskel氣動液體增壓泵的zui小型號

。

有效地選擇液壓部分的材料，M- 系列泵可提供3gpm(12 L/min)的輸出流量

。

噪音控制要求高的地方可采用降低噪音的改進型號

。

全部型號的氣源壓力均控制在25-125psi(1.8-9bar) 的范圍內。手柄裝置的選擇可有效地用于要求*準壓力控制或無氣源提供的地方

。
